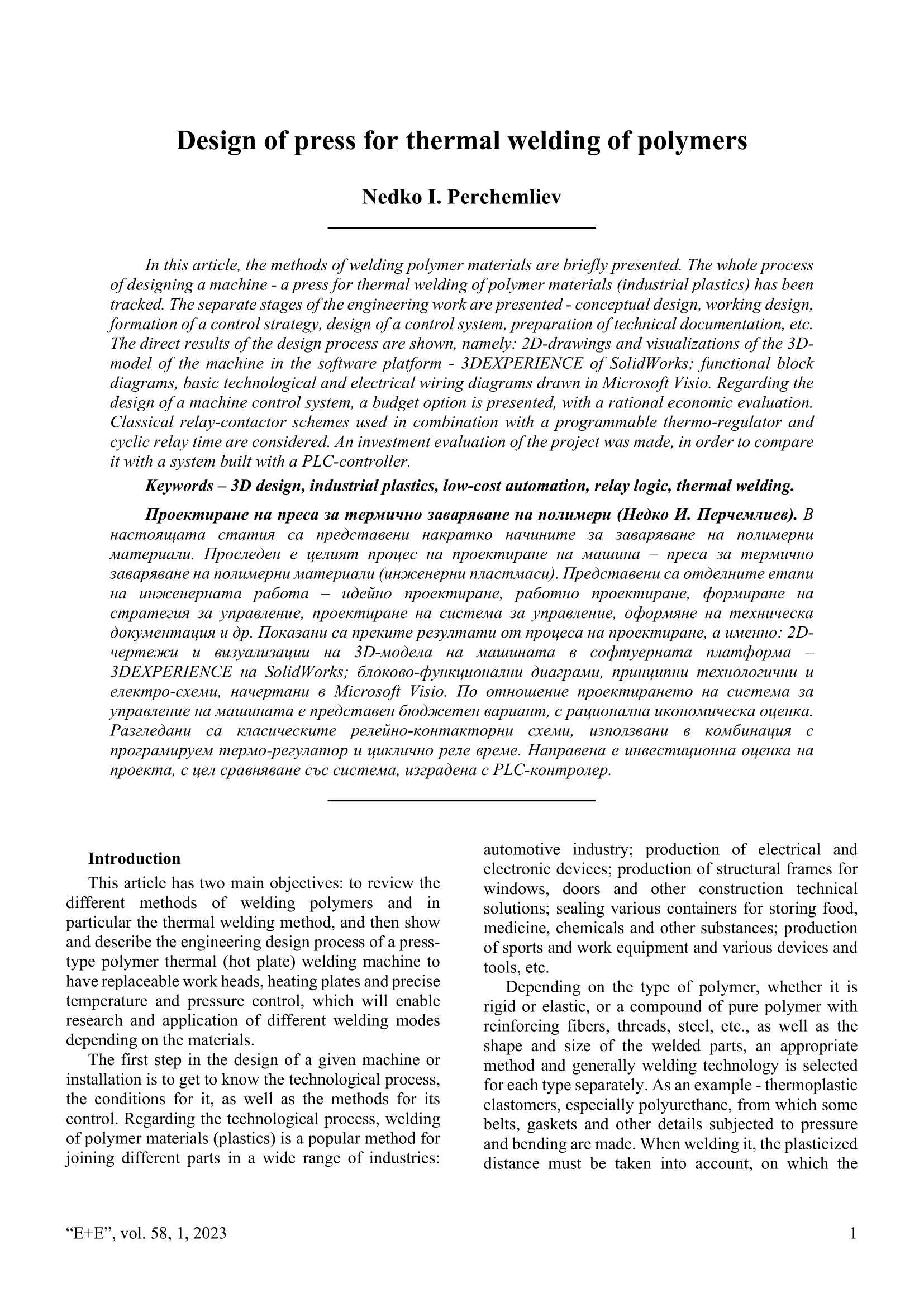

Design of press for thermal welding of polymers
Nedko I. Perchemliev
In this article, the methods of welding polymer materials are briefly presented. The whole process of designing a machine – a press for thermal welding of polymer materials (industrial plastics) has been tracked. The separate stages of the engineering work are presented – conceptual design, working design, formation of a control strategy, design of a control system, preparation of technical documentation, etc. The direct results of the design process are shown, namely: 2D-drawings and visualizations of the 3Dmodel of the machine in the software platform – 3DEXPERIENCE of SolidWorks; functional block diagrams, basic technological and electrical wiring diagrams drawn in Microsoft Visio. Regarding the design of a machine control system, a budget option is presented, with a rational economic evaluation. Classical relay-contactor schemes used in combination with a programmable thermo-regulator and cyclic relay time are considered. An investment.
В настоящата статия са представени накратко начините за заваряване на полимерни материали. Проследен е целият процес на проектиране на машина – преса за термично заваряване на полимерни материали (инженерни пластмаси). Представени са отделните етапи на инженерната работа – идейно проектиране, работно проектиране, формиране на стратегия за управление, проектиране на система за управление, оформяне на техническа документация и др. Показани са преките резултати от процеса на проектиране, а именно: 2D- чертежи и визуализации на 3D-модела на машината в софтуерната платформа – 3DEXPERIENCE на SolidWorks; блоково-функционални диаграми, принципни технологични и електро-схеми, начертани в Microsoft Visio. По отношение проектирането на система за управление на машината е представен бюджетен вариант, с рационална икономическа оценка. Разгледани са класическите релейно-контакторни схеми, използвани в комбинация с програмируем термо-регулатор и циклично реле време. Направена е инвестиционна оценка на проекта, с цел сравняване със система, изградена с PLC-контролер.
Cite this article as:
Perchemliev N. Design of press for thermal welding of polymers. Electrotechnica & Electronica (Е+Е), Vol. 58 (1), 2023, pp.1-7, ISSN: 0861-4717 (Print), 2603-5421 (Online)
